Machine de Fabrication de Barres de Cuivre et Aluminium Haute Qualité (3 en 1)
Description du Produit :
Cette série est une machine multifonction pour jeu de barres 3 en 1 de qualité industrielle, intégrant trois stations de travail indépendantes : le poinçonnage, le cisaillage (coupe) et le pliage. En tant que fabricant expert de machines busbar CNC, nous avons conçu cet équipement pour optimiser le flux de production dans les ateliers électriques. Chaque unité est réglable avec précision pour réduire les temps de cycle et garantir une répétitivité parfaite. Cette solution est l'outil indispensable pour la fabrication de tableaux de distribution et d'armoires électriques haute tension.
Images Détaillées de l'Équipement :

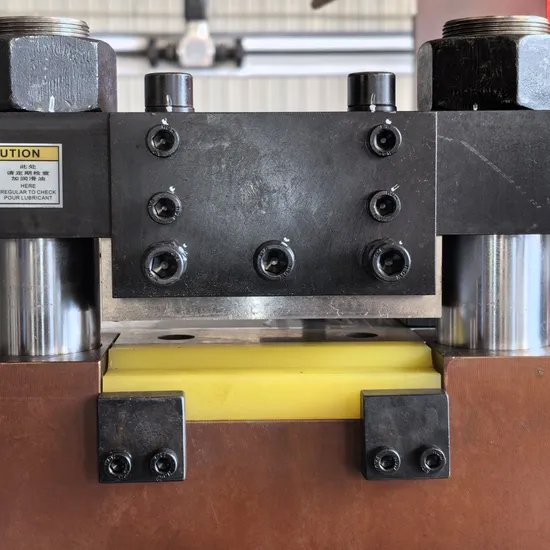

1. Unité de Coupe / Cisaillage (Shearing Unit) :
2. Unité de Poinçonnage (Punching Unit) :

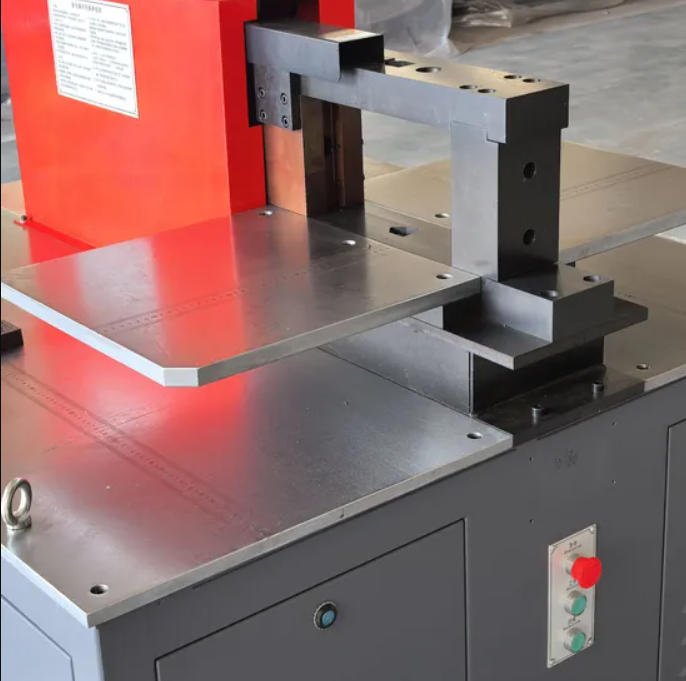

3. Unité de Pliage (Bending Unit) :
Paramètres Techniques Détaillés :
| Fonction (Function) | Élément (Item) | Modèle 303U-3-C |
| Poinçonnage (Punching) | Force Max. Poinçonnage (KN) | 300 |
| Plage Diamètre Poinçonnage (MM) | Ø4.3-Ø25 | |
| Épaisseur Max. (MM) | 12 | |
| Largeur Max. (MM) | 160 | |
| Cisaillage / Coupe (Shearing) | Épaisseur Max. Cisaillage (MM) | 12 |
| Largeur Max. Cisaillage (MM) | 160 | |
| Pliage Vertical (Vertical Bending) | Force Max. Pliage (KN) | 300 |
| Épaisseur Max. (MM) | 12 | |
| Largeur Max. (MM) | 160 | |
| Pliage Horizontal / À plat | Largeur Max. (MM) | 100 |
| Angle Max. (Degré) | 90° | |
| Dimensions Extérieures | MM | 1800 * 1400 * 1480 |
| Puissance (Power) | KW | 3 * 4kw |
| Poids (Weight) | KG | 1420kg |
| Précision CNC | Précision de Pliage | ±1° |
| Précision de Répétition | ±0.3° |

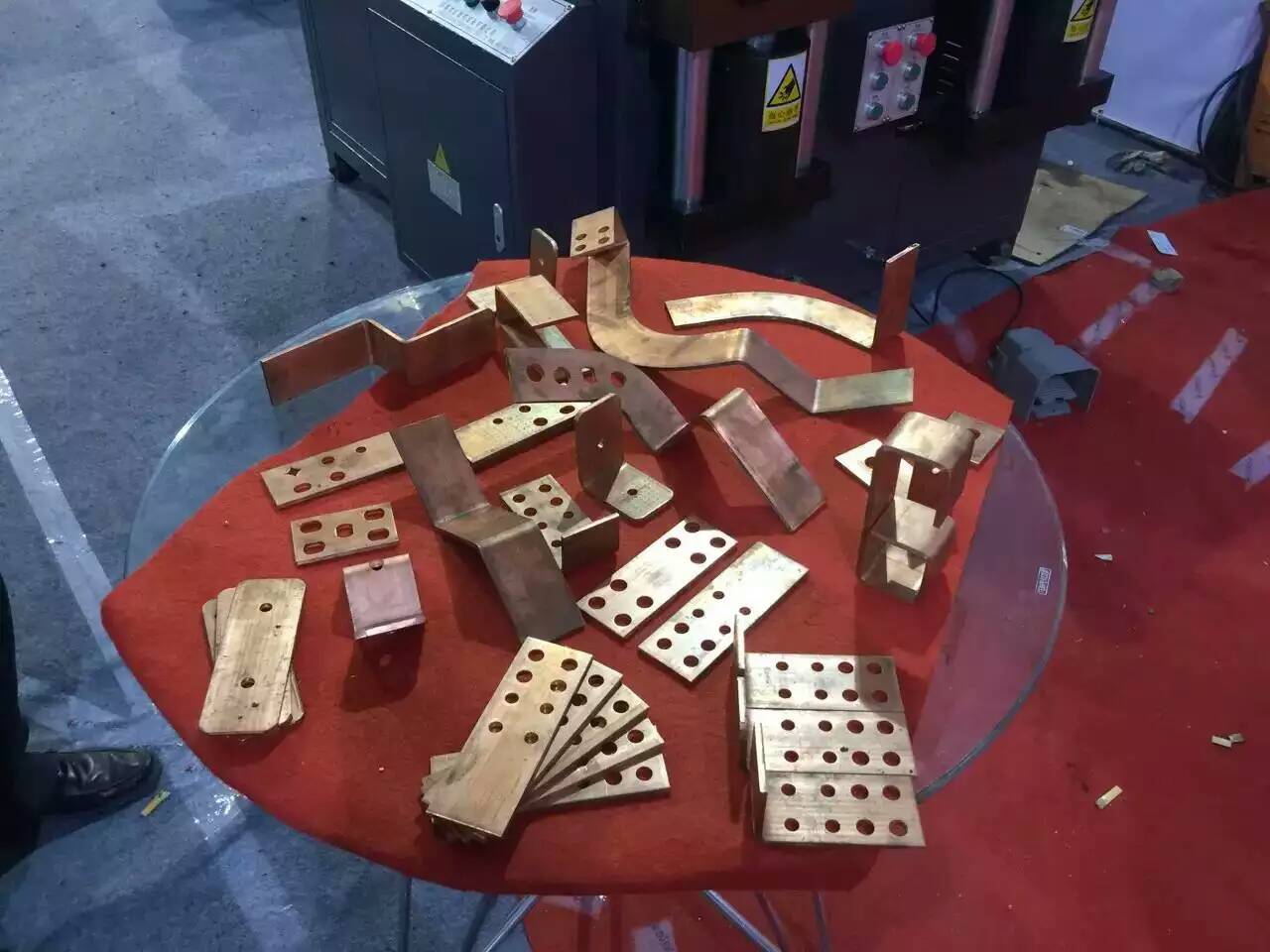

Échantillons de Barres de Cuivre et Aluminium :
Aperçu de notre Usine de Fabrication :
Vidéo de démonstration : Machine de pliage CNC haute précision pour jeux de barres
FAQ – Tout savoir sur la machine de traitement de jeux de barres (3 en 1)
1. Quelles sont les fonctions principales de cette machine combinée ?
Elle intègre trois stations indépendantes pour le poinçonnage, le cisaillage (coupe sans bavures) et le pliage (horizontal et vertical). C'est la solution complète pour le matériel de traitement de cuivre en atelier.
2. Quels matériaux peuvent être usinés ?
La machine est optimisée pour les barres omnibus en cuivre électrolytique et en aluminium haute résistance.
3. Quelle est la puissance de poinçonnage ?
L'unité délivre une force hydraulique de 300KN, permettant de poinçonner des épaisseurs jusqu'à 12mm.
4. Quelle est la précision offerte pour le pliage ?
Grâce au système de contrôle avancé, nous atteignons une précision de ±1° avec une répétabilité de ±0.3°.
5. La machine peut-elle être utilisée par trois opérateurs simultanément ?
Oui, les trois systèmes hydrauliques de 4kW chacun permettent d'utiliser les unités de poinçonnage, coupe et pliage en même temps sans perte de puissance.
6. Quelles industries utilisent cet équipement ?
Elle est indispensable pour les fabricants de transformateurs, de cellules haute tension, et toute entreprise spécialisée dans la fabrication de tableaux électriques industriels.
